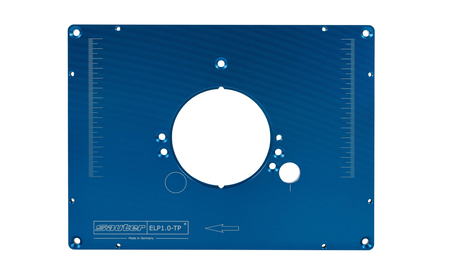

sauter Einlegeplatte ELP1.0-TP

Aluminium Einlegeplatte aus dem Hause sauter

Sehr hochwertige und robuste Aluminium Einlegeplatte ELP1.0.
Für Trend, Perles und DeWalt Oberfräsen bereits vorgebohrt.

Nicht passend: Elu MOF96/02 (keine Gewindebohrungen vorhanden)

Unterschied Einlegeplatten ELP1.0 und ELP2.0:

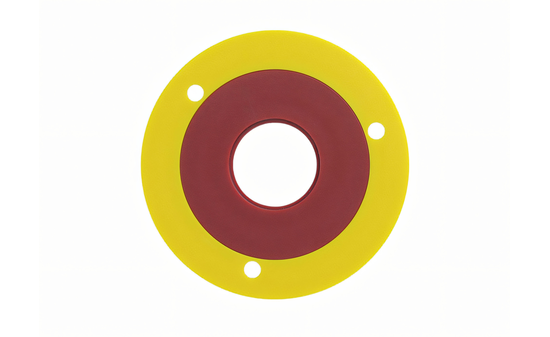

• ELP1.0 Einlegplatten sind mit zwei Kunststoff-Reduzierringen ausgestattet (rot und gelb. Diese Reduzierringe werden in die Fräsöffnung eingeklickt

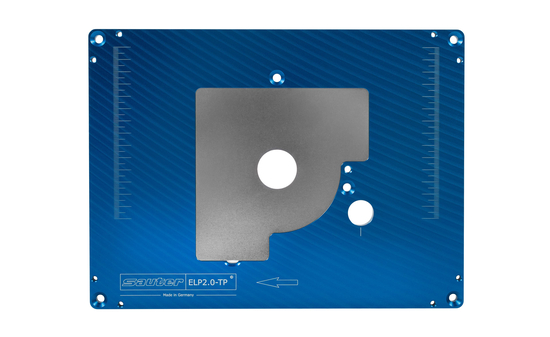

• ELP2.0 Einlegeplatten sind mit Stahl-Reduzierplatten ausgestattet, die mit starken Magneten gehalten werden. Diese gibt es in 10 unterschiedlichen Größen, so dass der Fräser ideal mit der Fräsöffnung abgestimmt werden kann.
• Vorteile ELP2.0: Kein Verkanten kleinerer Werkstücke und verbesserte Absaugwirkung

Grundsätzlich müssen die in der Grundplatte einer jeden Fräse angebrachten Gewindebohrungen mindestens einen Abstand von 115 mm haben, um bei der Befestigung der Oberfräse an der Einlegeplatte nicht in den Bereich der Einlegeringe zu gelangen.

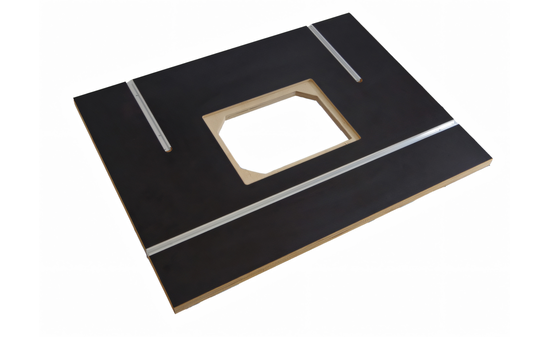

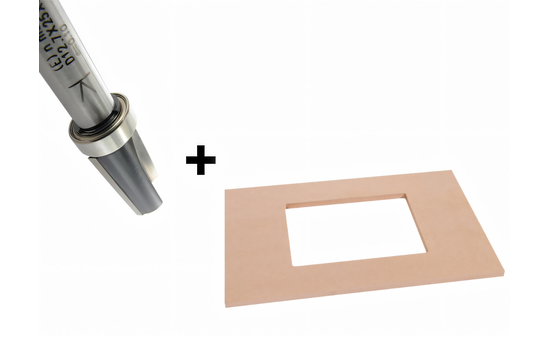

Zudem passt die Platte perfekt in unsere sauter Frästischplatte FTP und ist Teil der sauter-eigenen Produktfamilie, die zusammen eine Selbstbau-Lösung der Spitzenklasse für höchsten Anspruch und Komfort bietet/ermöglicht. Weiteres Zubehör, wie der Fräsrahmen ELP-FS - zur sauberen Fräsung des Ausschnittes - oder ein Montagesatz aus Alu rundet das Gesamtpaket (bei separatem Kauf) ab. Für Freihandfräsen und das Arbeiten mit gebogenen Werkstücken empfehlen wir abschließend noch das sauter Freifräs-Kit - das Mehr an Sicherheit.

Technische Daten

• Größe: 306 x 229 x 9 mm
• Eckradius: 6 mm
• Ø Durchlässe: 31, 68 and 98 mm

Eigenschaften und Vorteile

• Qualität Made in Germany!
• Voll-Aluminium mit 9 mm Stärke für ultimative Stabilität, Robustheit und Planheit

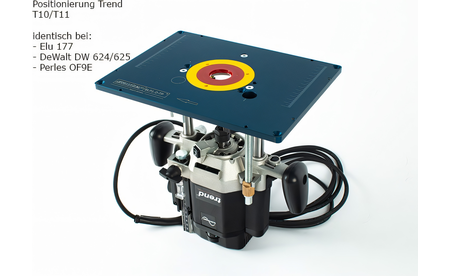

• Vorbohrungen passen für Trend T11, T10, T8 und T5, Perles OF9 und OF3 sowie die Oberfräsen Elu MOF96 (nicht kompatibel mit Elu MOF 96/02 - keine Aufnahmebohrungen), 97, 98, 131, 177, DeWalt DW615, 621, 622, 624 und 625*, Makita RP1110 und Würth OF1100E.
• Weitere Bohrungen für andere Oberfräsen sind natürlich möglich.
• Inklusive Bohrung für Frei-Fräs-Pin (separat zu erwerben) für Arbeiten mit gebogenen Werkstücken.
• Skala zur genauen Positionierung des Parallelanschlages.
• Befestigungslöcher zur Montage am Frästisch vorhanden.
• Nivellierschrauben zur exakten Einstellung im Frästisch inklusive.

WICHTIGER HINWEIS: Der Einsatz des Oberfräsenliftes zusammen mit einer Oberfräse und einem Sicherheitsschalter ist nur dann sinnvoll, wenn Ihre eingesetzte Oberfräse keinen Wiederanlaufschutz verbaut hat!

Lieferumfang

• Einlegeplatte
• 2x Einlegeringe
• Nivellierschrauben
• Befestigungsschrauben
• Montageanleitung
