Bohrschablone professional

Dübelbohrschablone mit Spannvorrichtung

Exakte Verbindungen, schnell und einfach durch einmaliges Ausrichten der Schablone

Diese Dübelbohrschablone erlaubt es Ihnen exakte Verbindungen, schnell und einfach zu schaffen. Dank der Spannvorrichtung (2 Schraubzwingen) und den austauschbaren Bohrblöcken aus Stahl, können die zwei Werkstücke zusammen eingespannt werden und durch einmaliges Ausrichten der Schablone, in einem Bohrvorgang bearbeitet werden. Einfach genial.

Dabei können Sie entscheiden wieviele Bohrlöcher (1-6) Sie für Ihre Verbindung schaffen möchten und müssen die Schablone nicht einmal mehr versetzen.

Hinweis: Die Abbildungen zeigen den Artikel z.T. mit eloxierten Bohrblöcken. Diese sind für die Ausführung in ZOLL. Geliefert wird der Artikel METRISCH und daher mit silbernen Bohrblöcken.

Eigenschaften und Vorteile

Eigenschaften & Vorteile:

• Geeignet für Bohrer 6, 8 und 10 mm
• Geeignet für Materialstärken von 12-38 mm
• Bohrlochabstand: 19,05 mm (3/4")

Mögliche Werkstückausrichtung beim Einspannen:

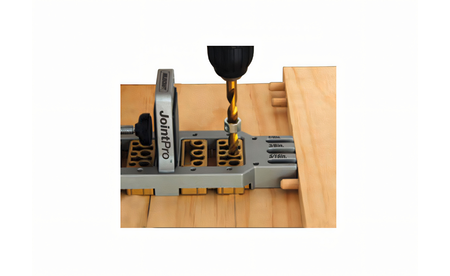

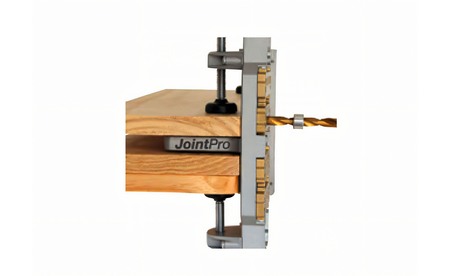

• A horizontal, B vertikal (Siehe Bild 2)

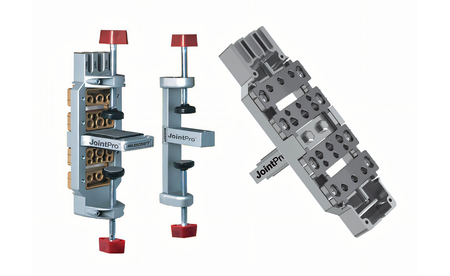

• A horizontal, B horizontal (Siehe Bild 3)
• Für Flächenbohrung: A horizontal, B horizontal und plan angelegt, dank Anschlag (Siehe Bild 4)

Ein weiterer Vorteil dieser Bohrschablone sind die Anti Rutsch Pads an den Spannelementen. Diese sorgen nicht nur für einen sicheren Halt, sondern auch dafür dass Ihre beiden Werkstücke keinen Kratzer abbekommen.

Mit dieser Dübelbohrschablone der genialen Sorte, sparen Sie sich Zeit und erreichen ein perfektes Ergebnis!
