Mekanika Vakuumtisch - Komplettpaket

MEKANIKA VAKUUMTISCH - KOMPLETTPAKET

Verwenden Sie diesen Vakuumtisch, um Ihre Teile schnell und einfach an Ihrer Fab CNC zu befestigen. Mit diesem robusten und ergonomischen Tisch können Sie die Qualität Ihrer Teile verbessern und Ihre Arbeitszeit erheblich verkürzen.

Die Arbeit mit plattengroßen Materialien wie Sperrholz, MDF oder Kunststoff kann eine Herausforderung sein, insbesondere wenn es darum geht, sie für die Bearbeitung zu sichern. Herkömmliche Befestigungsmethoden erfordern oft Zeit und Mühe, aber ein Vakuumtisch bietet eine effektivere Lösung.

Vakuumtische sind eine zuverlässige und vielseitige Möglichkeit, große Materialien an Ort und Stelle zu halten, was sie ideal für große CNC-Fräsmaschinen macht. Sie vereinfachen den Installationsprozess, verringern das Risiko von Bewegungen während der Bearbeitung und können eine Vielzahl von Materialarten unterstützen.

Unabhängig davon, ob Sie neu in der CNC-Bearbeitung sind oder über jahrelange Erfahrung verfügen, kann die Verwendung eines Vakuumtisches Ihren Arbeitsablauf und die Qualität Ihrer Arbeit verbessern.

Technische Daten

• Größe & Leistung:
  • Maße: 864x432x432 mm
  • Maximales Vakuum: -335 mbar
  • Saugleistung: 690 m³/h
    • Minimale Rohgröße:
      • Platte 200 x 200 mm, mit folgenden Schnittparametern:
      • Tiefe des Durchgangs: 4 mm
      • Vorschub: 2500 mm/min
      • Spindeldrehzahl: 20.000 U/min
      • Hartmetallfräser 3 Zähne 6 mm
      • Material: Sperrholz
• Struktur & Mechanische Elemente:
  • Schaltung und Anschlüsse:
    • 50mm PP-Schaltung mit integrierten Dichtungen
    • PP-Verteiler 90mm
    • Einschraubschotten und Verschraubung
  • Aufbau der Pumpe: Gefalteter Stahl mit schwarzer Pulverbeschichtung
  • Basis: Gummifüße zur Geräuschbegrenzung
  • Kanister-Filter: Mitgelieferte und austauschbare Patronen
  • Vakuummeter: Integriert
  • Entlastungsventil: Integriert
• Elektrizität:
  • Schaltung und Anschlüsse: 2x 2 Hochleistungs-Vakuumpumpen mit langer Lebensdauer
• Verbindungen:
  • Industriesteckdosen 32A 2P+E
  • Buchse im Lieferumfang enthalten (zum Anschluss an das Stromnetz)
• Schalter: 2 Netzschalter mit integrierten Schutzschaltern
• Leistungsaufnahme:
  • 1x 230VAC - 30A
  • Maximale Leistung : 6,9 kW

Eigenschaften und Vorteile

• Eine große Auswahl an kompatiblen Materialien: Unser Vakuumtisch ist mit einer Vielzahl von Materialien kompatibel, solange sie ebene Oberflächen haben. Holz, Blech, Kunststoffplatten, Schaumstoff, etc. sind alle verträgliche Materialien.
• Eine große Auswahl an kompatiblen Größen: Dies ist wahrscheinlich das einzigartigste Merkmal dieses Vakuumtisches. Es ermöglicht Ihnen, eine Vielzahl von Plattengrößen anzubringen, ohne Änderungen an der Installation vorzunehmen. Egal, ob es sich um eine komplette Platte oder einen 200 x 200 mm großen Rohling handelt, Ihre Teile sind sicher befestigt.

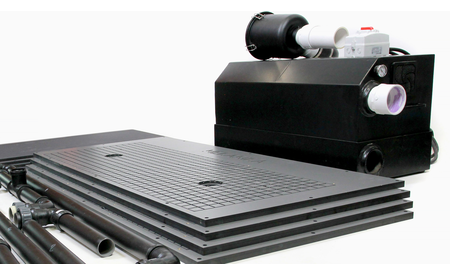

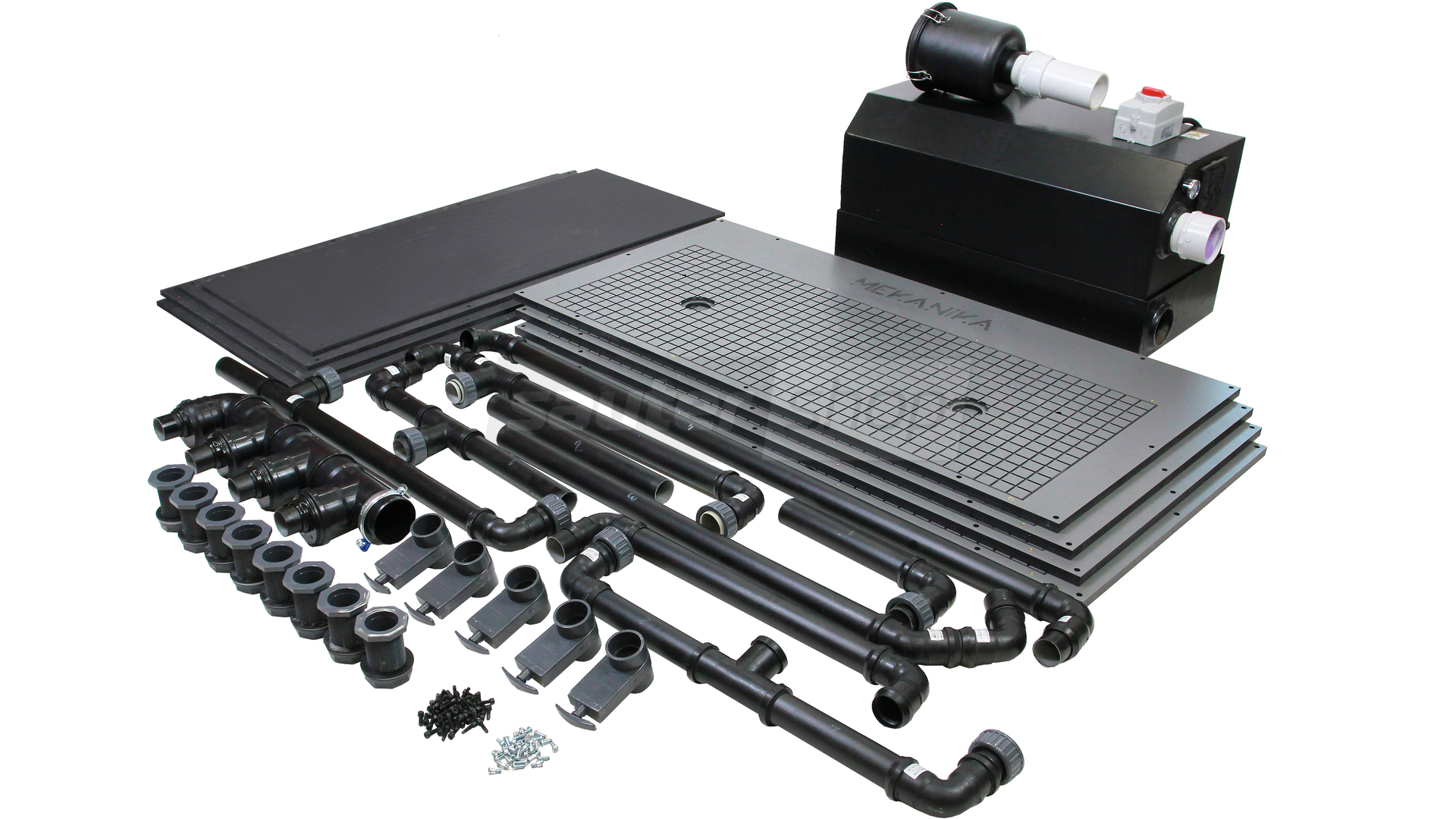

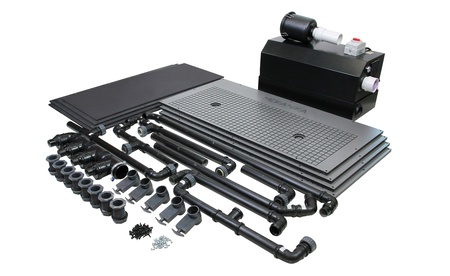

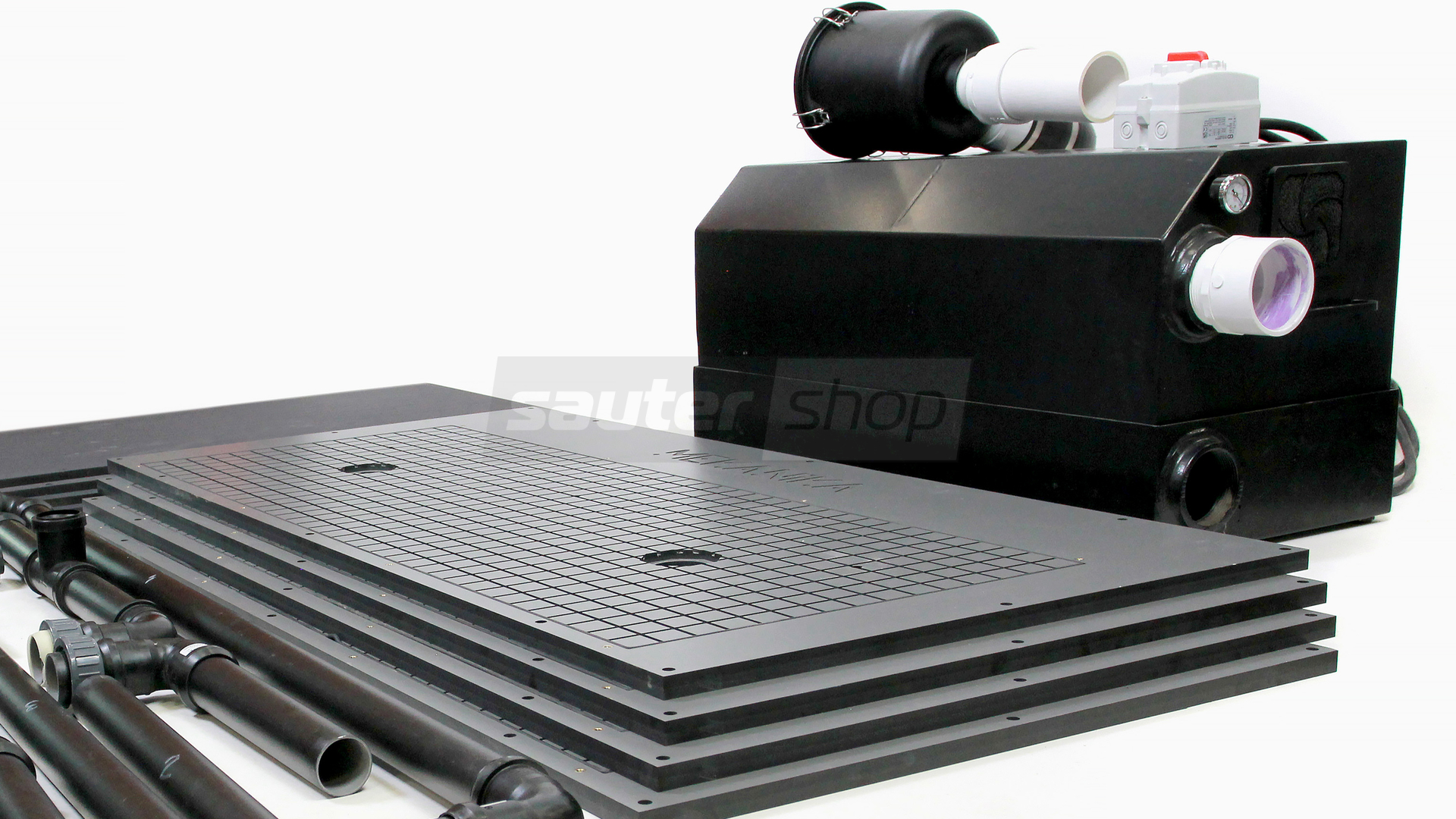

Lieferumfang

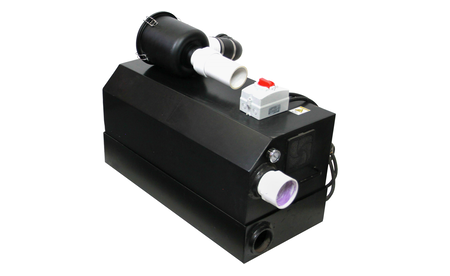

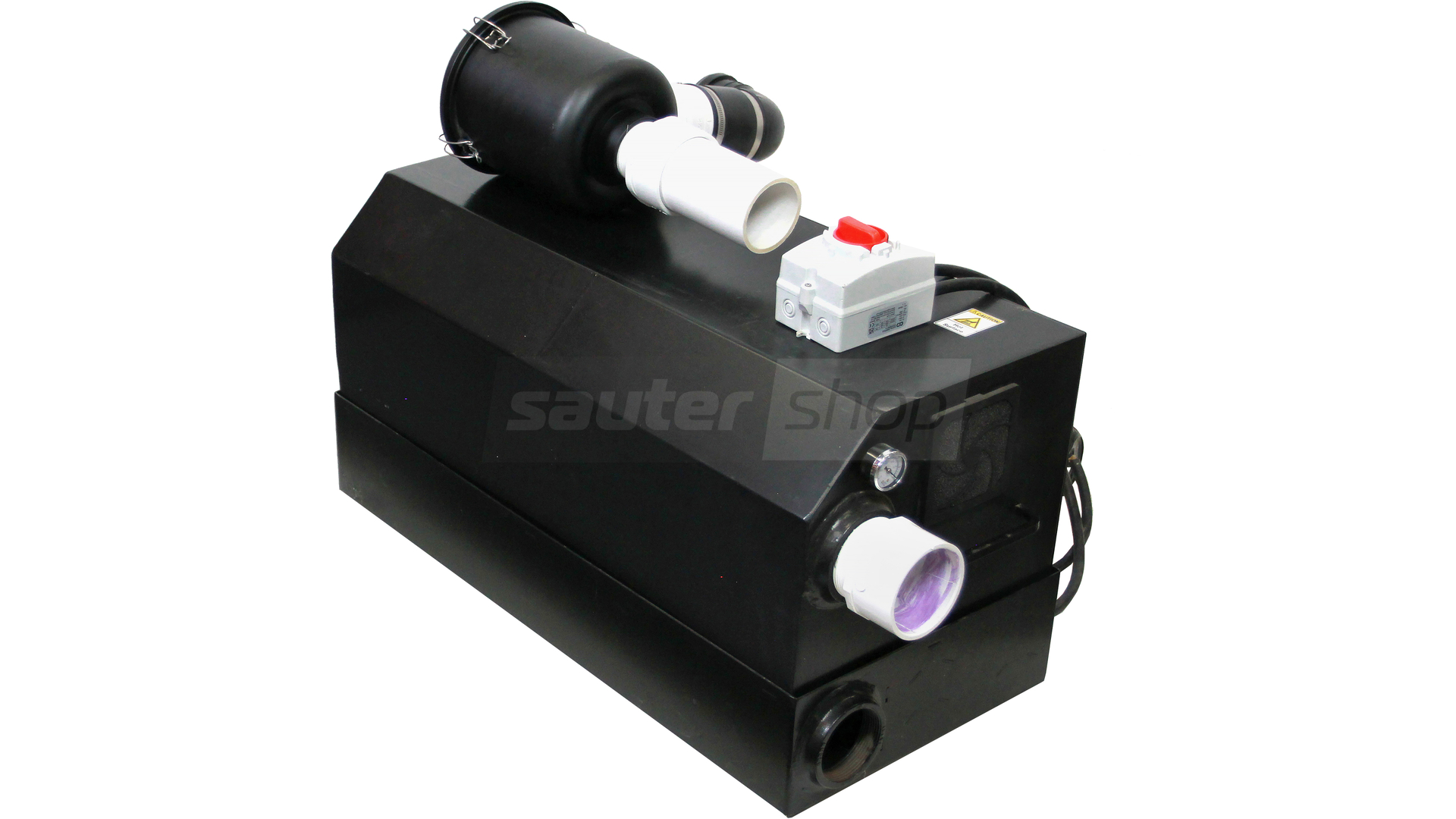

• 1x Eine Hurricane-Vakuumpumpe von Blackbox Vacuum
• Robuste 20 mm HPL-Platten als Basis des Tisches

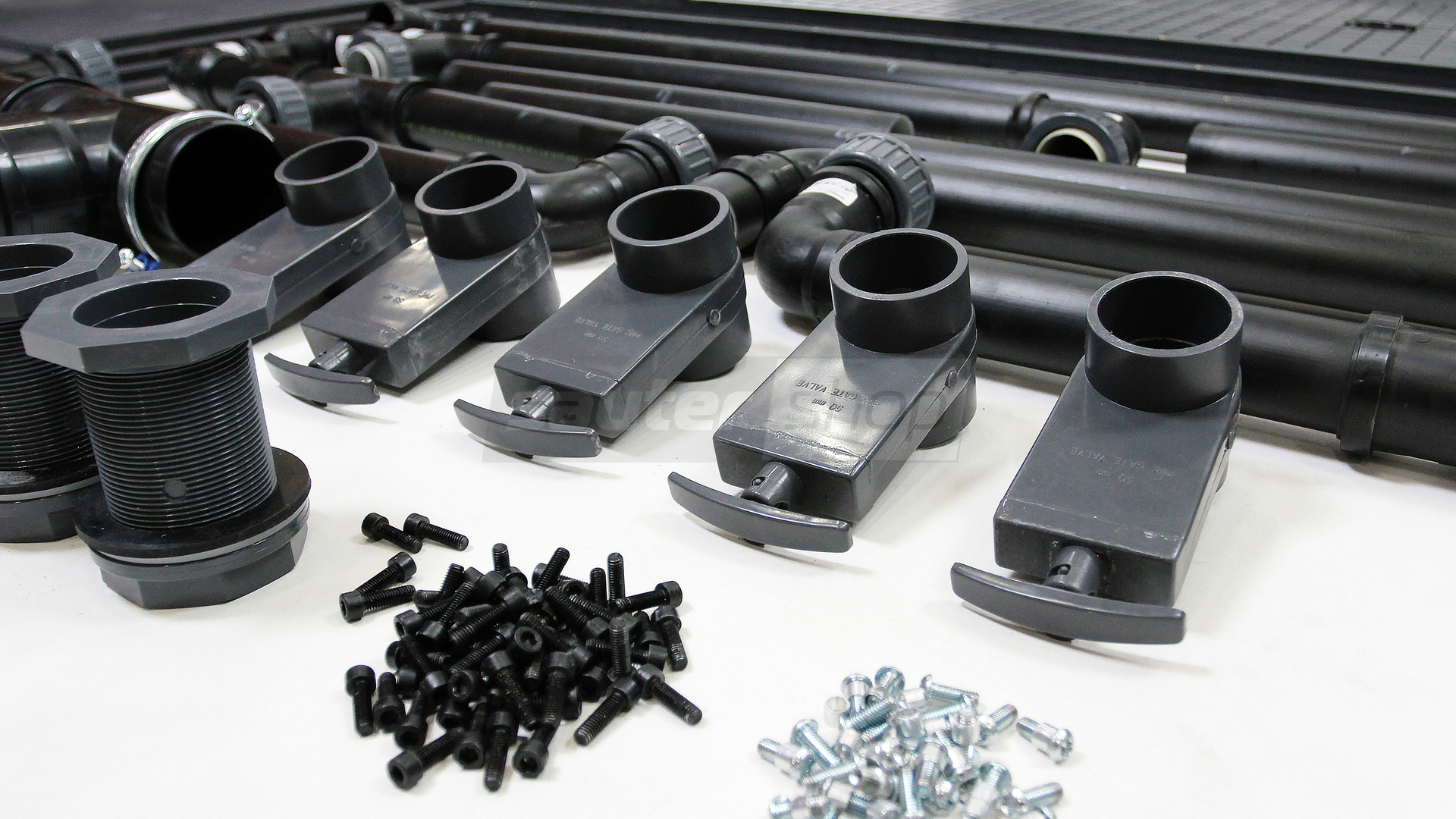

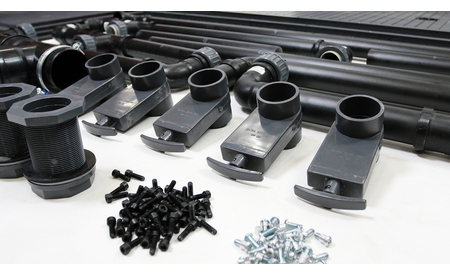

• Ein komplettes Rohrleitungssystem mit Ventilen
• Ein MDF-Märtyrer, der an Ihre Fab angepasst ist
