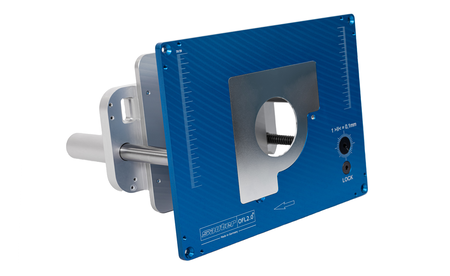

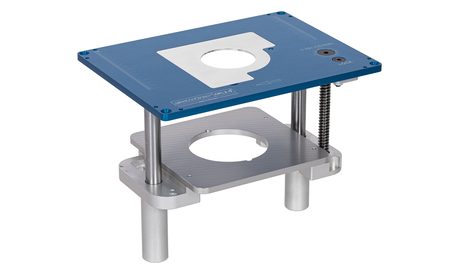

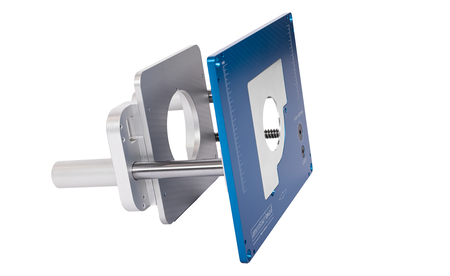

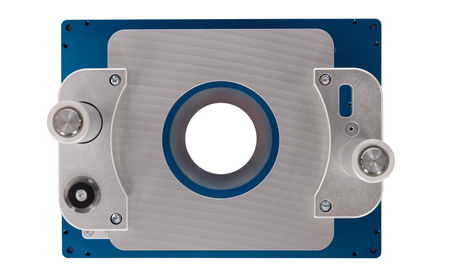

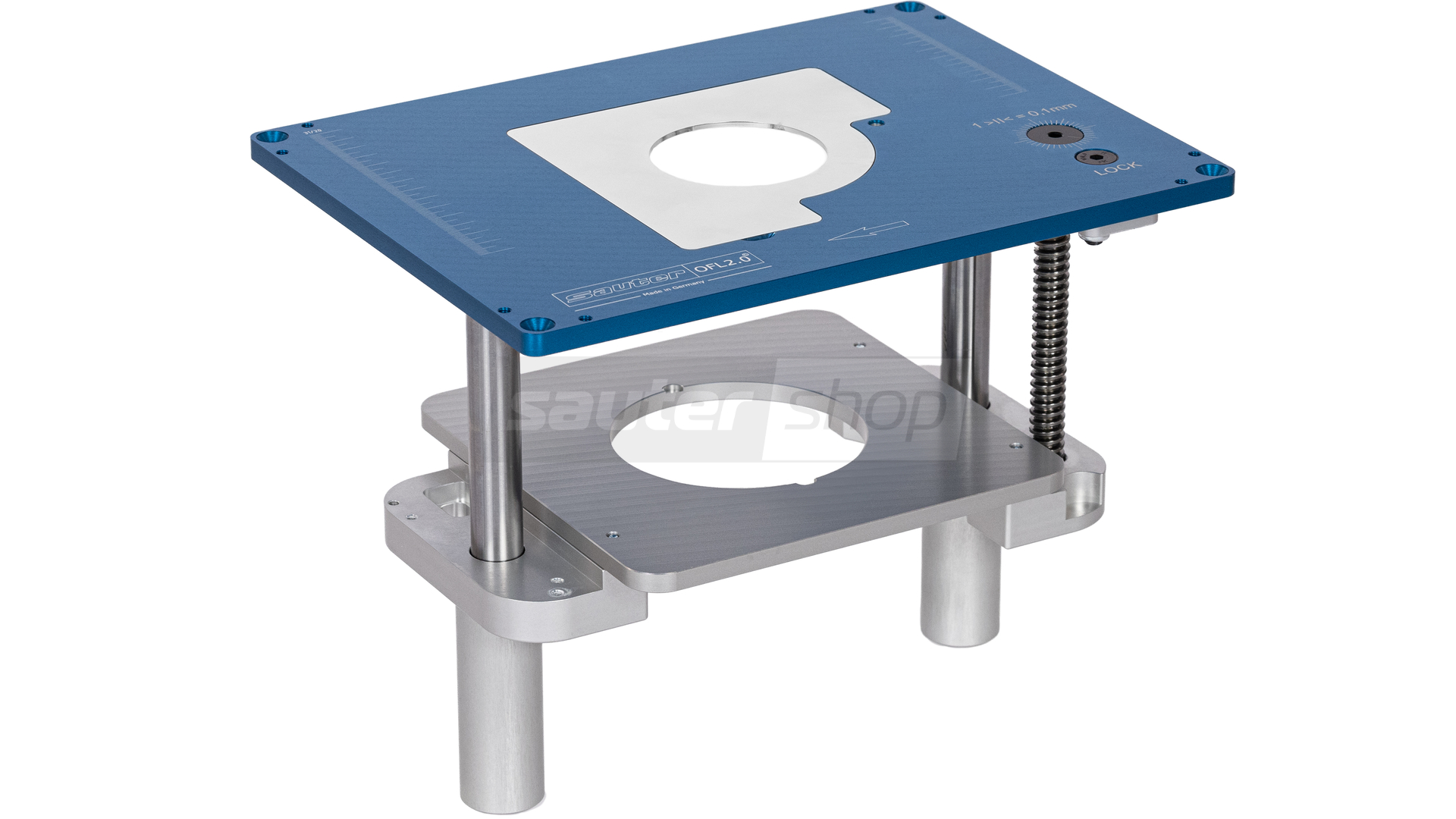

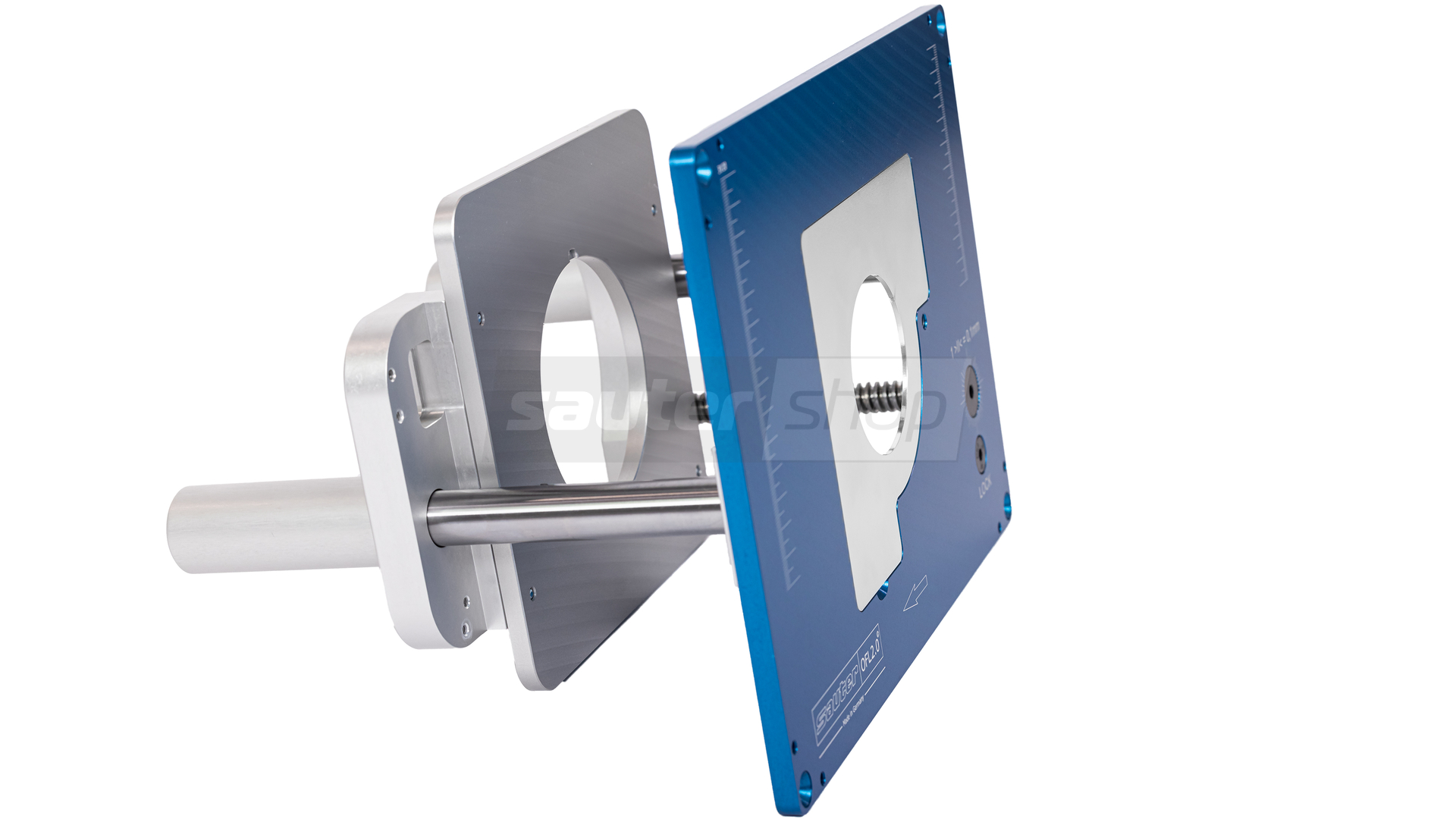

Oberfräsenlift OFL 2.0 ungebohrt

sauter Oberfräsenlift OFL2.0 ungebohrt

Mechanischer Fräslift mit neuartigem Reduzierplattensystem für maximale Lochgrößenwahl - für fast jede Oberfräse

Der OFL2.0 Oberfräsenlift, ebenfalls aus deutscher Herkunft besticht ebenso wie sein "alter Bruder" hochklassigste, massive Materialität, 1A-Verarbeitung und durchdachte Funktion. - Echt Made in Germany!

Technische Daten

• Maximaler Ø der Grundplatte: 180 mm
• Maß zwischen den Säulen des Lifts: 197 mm
• Ø Durchlass in der Montageplatte: 100 mm
• Distanz Oberkante Einlegeplatte bis Grundplatte der montierten Oberfräse: 15 mm (Frästiefenverlust)
• Maß Einlegeplatte: 306 x 229 x 9 mm
• Eckenradius Einlegeplatte: 6 mm
• Höheneinstellweg/Umdrehung: 4 mm
• Max. Einstellweg: 108 mm
• Höhe Fräslift (max. ausgefahren): 240mm
• Max. Fräserdurchmesser: 86 mm
• Gewicht: ca. 4,5 kg

Eigenschaften und Vorteile

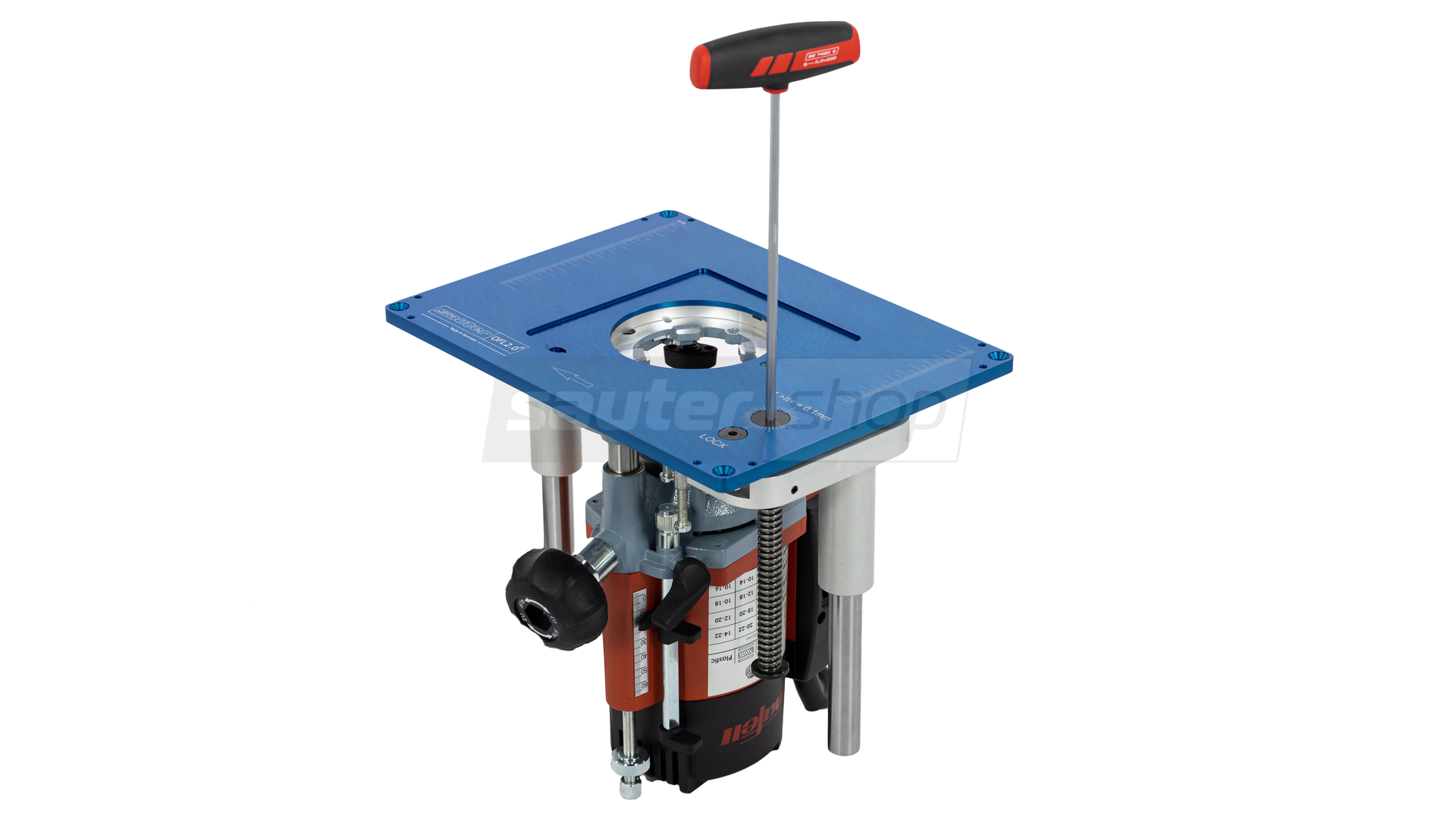

• Kompatibel zu fast allen Oberfräsen

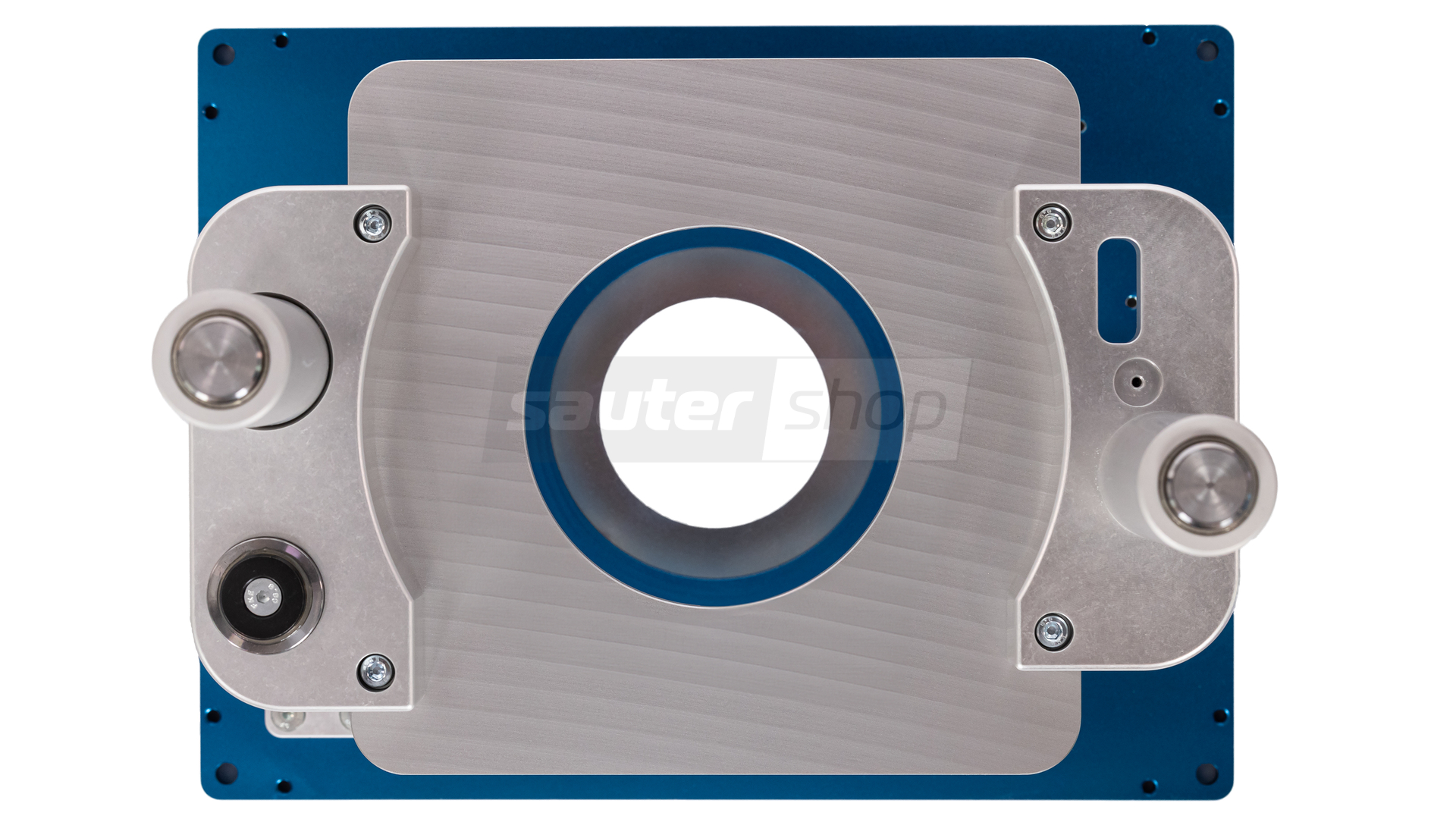

  Bohren Sie die passenden Löcher für Ihre Fräse einfach selbst in die Grundplatte. (Maximalmaße siehe Technische Daten)
• Qualität aus Deutschland
  Qualitativ erstklassige, massive Ausführung. Konstruktion aus hochwertigem Aluminium und Stahl.
• Höhenfeinjustierung auf 1/10mm

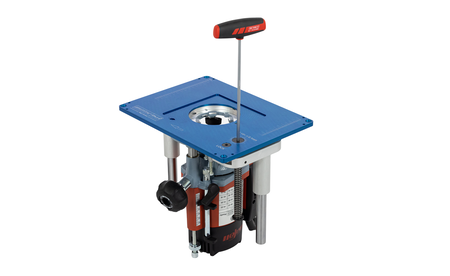

  Höhenfeineinstellung extrem genau einstellbar, mit exakter Skalierung und effektiver Spindelarretierung, bequem bedienbar über Innensechskant-Schraube.
• Leichtgängige Spindelsäulen
  Ermöglichen eine stufenlose und exakte Höhenfeineinstellung.

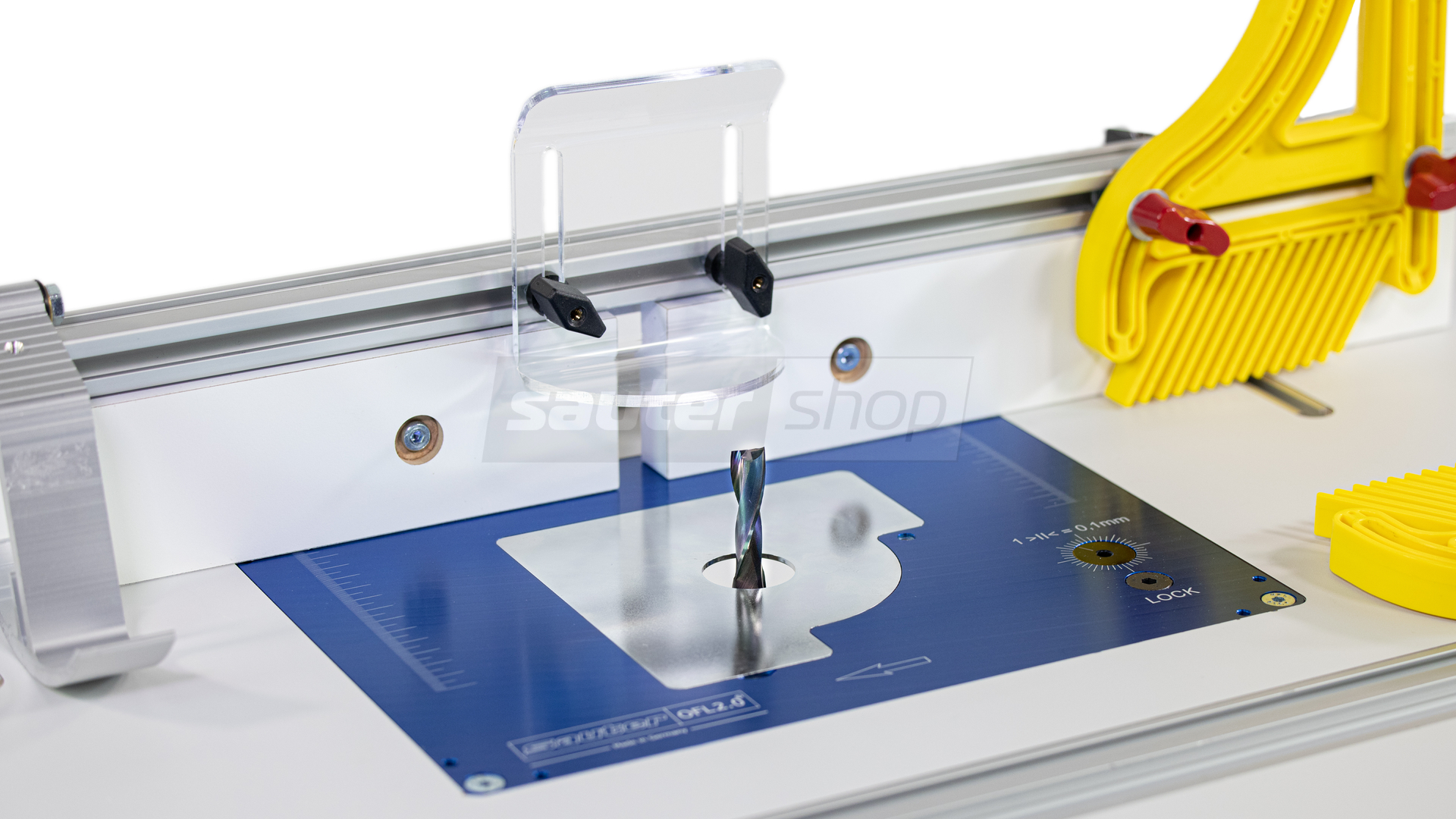

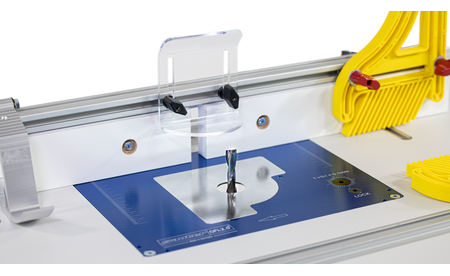

• Passt in (fast) jeden Frästisch

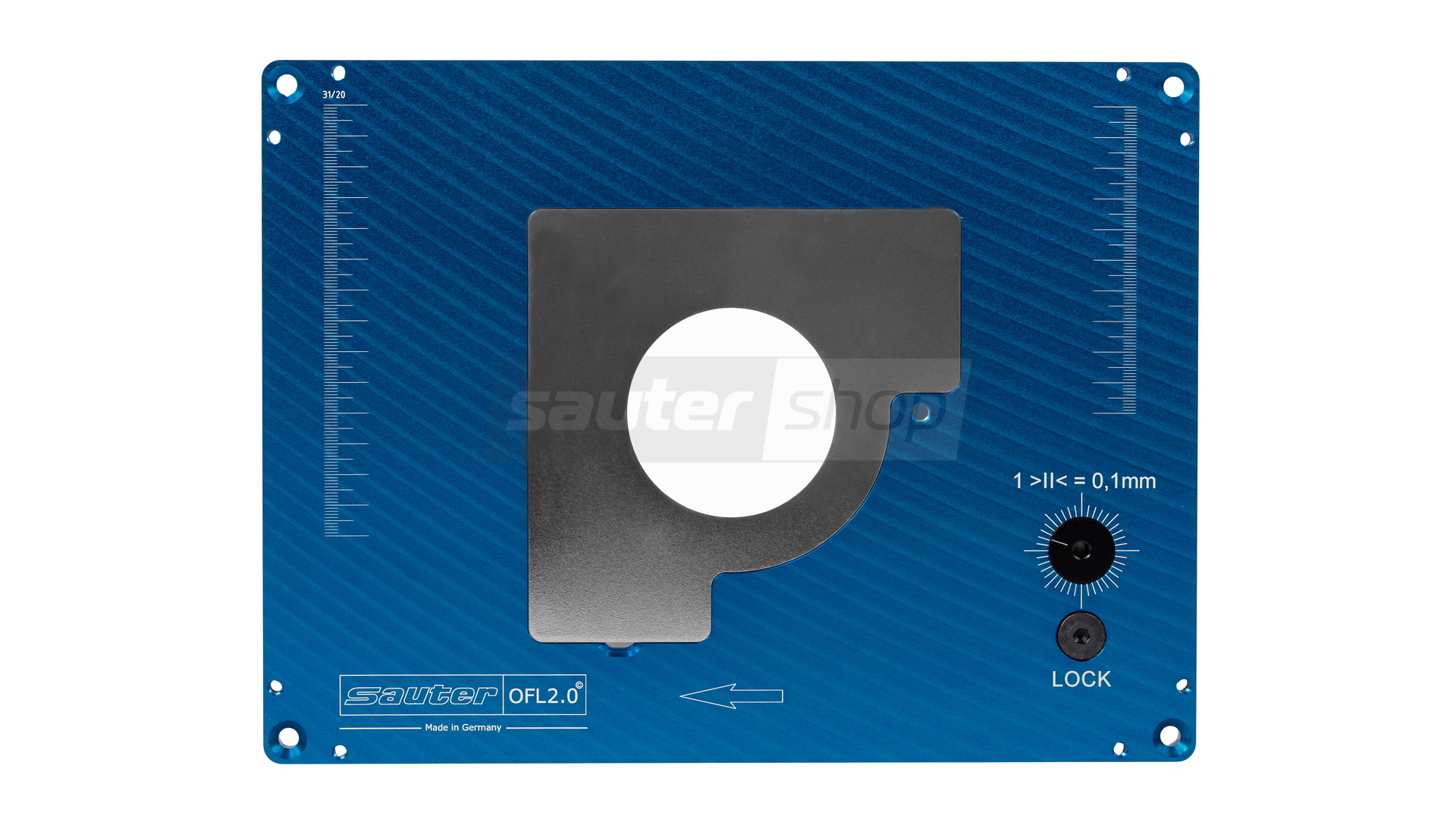

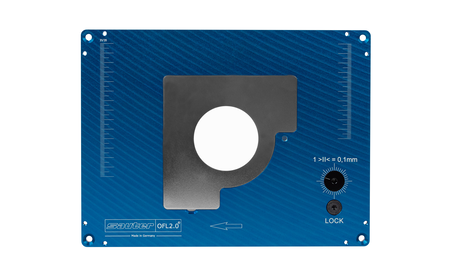

  Robuste, eloxierte Aluminium-Einlegeplatte in den bekannten Umrissmaßen 306 x 229 mm und somit austauschbar gegen unsere bisherigen Einlegeplatten (z.B. FO-RTS2 oder T-RTI-PLATE) --> kein weiteres Fräsen nötig.
• Fräsen auch ohne Parallelanschlag
  2 Lochbohrungen für Freifräsanschlag-Pin ermöglichen ein Freifräsen beispielsweise runder Werkstücke ohne Parallelanschlag (siehe optionales Zubehör separat - nicht im Lieferumfang).
• Absolut plan
  Einfache Nivellierung des OFL2.0 durch Nivellierschrauben in der Einlegeplatte. Optional kann noch ein Rahmen für einen dauerhaften Niveauausgleich erworben werden.
• Keine eigenen Bohrungen nötig
  Montagelöcher (Senkkopf) für den schnellen Frästisch-Einbau sind bereits vorgebohrt.

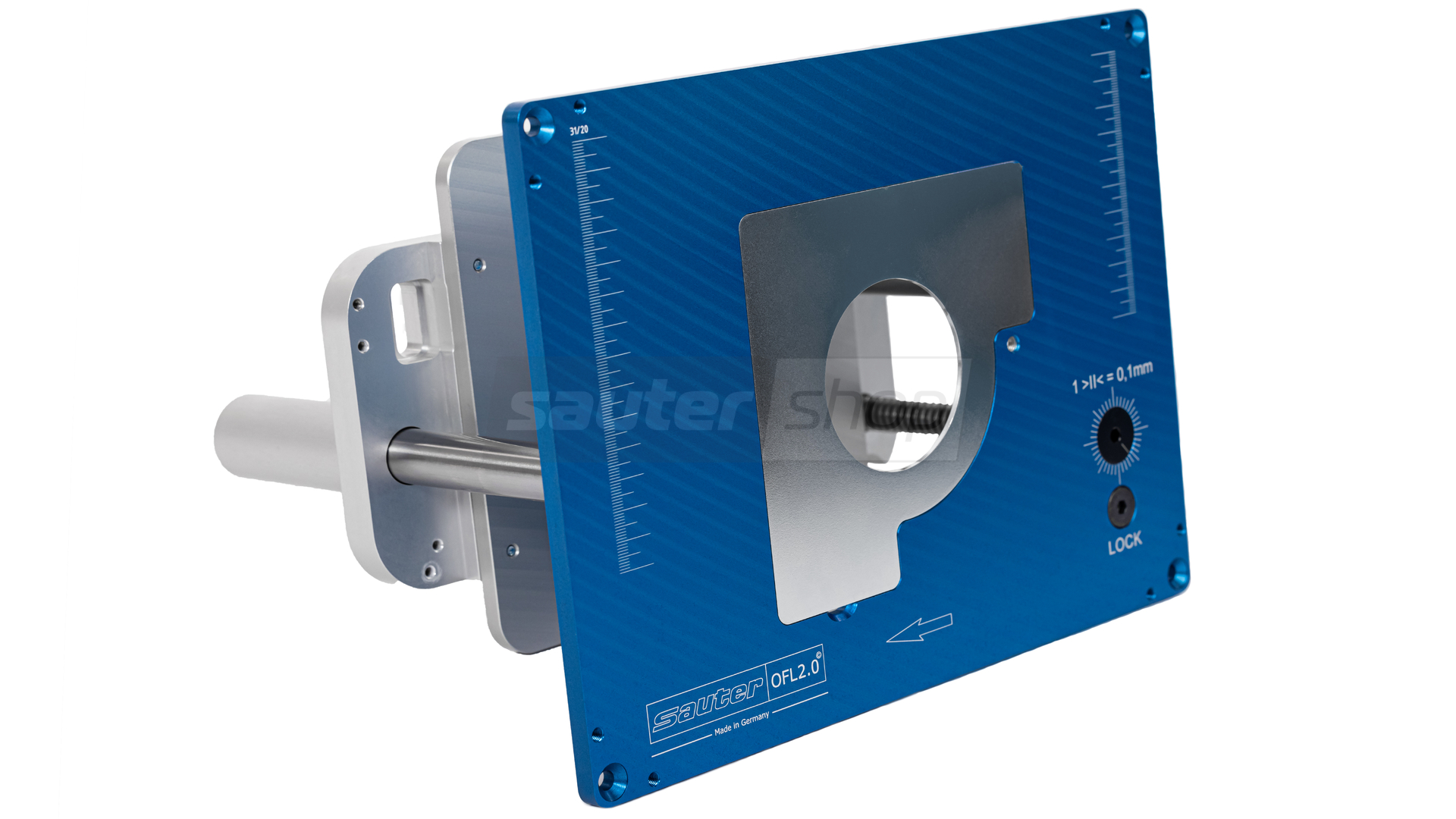

• Gelaserte Skalierung
  Millimeter-Skalierung auf der Oberfläche für die exakte Ausrichtung des Parallelanschlages.

Lieferumfang

• 1x Oberfräsenlift OFL2.0-U

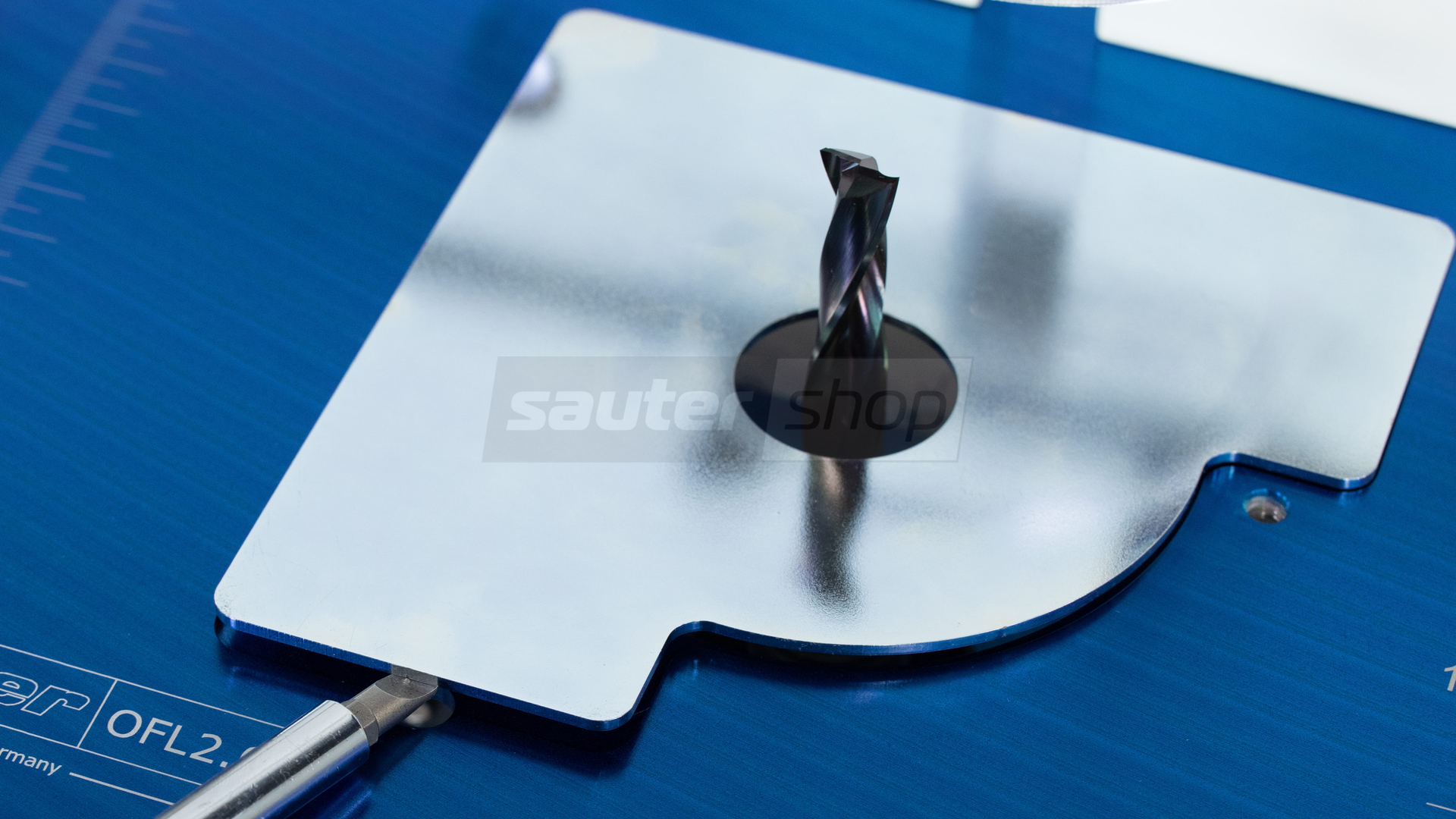

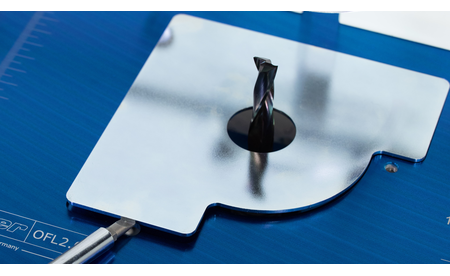

• 2x Reduzierplatten Ø 32 und 68 mm
• 1x Sechskant-Schraubendreher 5x150 mm
• 4x Befestigungsschrauben M6x50, Beilagscheiben und Muttern
• 18x Montageschrauben (diverse Größen)
• 8x Nivellierschrauben M5x8
• 1x Bedienungsanleitung (deutsch)
