RUWI Sicherheitssystem Formatkreissäge Felder X-Roll

RUWI Sicherheitssystem Formatkreissäge Felder X-Roll

Set 2 Komfort

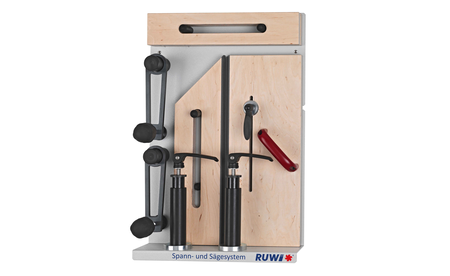

Das Ruwi Spann- und Sägesystem ist eine effektive Arbeitsschutzvorrichtung, die im Handumdrehen werkzeuglos auf gängigen Formatkreissägen montier- und justierbar ist. Sie bietet beim Schneiden von schrägen, kurzen, schmalen und keilförmigen Werkstücken unterschiedlicher Größen, ein hohes Maß an Sicherheit. Die Spannarmlänge und der Nutenstein am Schwenkspanner sind ausgelegt für Maschinen des Typs Felder X-Roll. Diverse Hilfsanschläge lassen sich passend zu den Werkstücken, schnell, sicher und einfach platzieren bzw. fixieren. Ein Ordnungspaneel zur Wandmontage sorgt dafür, dass die Einzelkomponenten der Arbeitsschutzvorrichtung immer am Platz und im schnellen Zugriff sind. Die Komfortvariante Set 2 besteht aus einem Zuführanschlag mit Griff und einem "Hilfsanschlag schräg". Beide sind werkzeuglos schiebbar sowie variabel klemm- und einstellbar. Außerdem gehören zu diesem Set noch zwei Schwenkspanner. Das ist ein höhenverstellbares, um 360° schwenkbares Schnellspannsystem zur Werkstück Klemmung. Außerdem enthält das Komfort Set 2 zusätzlich zur Standardausrüstung zwei "Hilfsanschläge schmal".

Technische Daten

• Für Maschinentyp: Felder X-Roll
• Max. Spannhöhe: 135 mm
• Länge Schwenkarm: 130 mm
• Abmessung Wandpaneel: 620 x 420 mm
• Material Wandpaneel: Stahlblech, gepulvert
• Material Anschläge: Multiplex lackiert mit Gummikante
• Gewicht: 14,4 kg
• Kompatibel mit: Format4 kappa 30 / Format4 kappa 40 / Format4 kappa 400 / Hammer K500 / Alle FELDER Schiebeschlitten ab Baujahr 2003

Lieferumfang

• 1x Wandpaneel
• 1x Zuführanschlag
• 1x Hilfsanschlag schräg
• 2x Hilfsanschlag schmal
• 2x Schwenkarm mit Klemmung Typ D
• 2x Spannzylinder
• Bedienungsanleitung
