Zinkenfrässchablone, Selbstbau, Template Master

Frässchablone zum Selbstbau eines Zinkenfräsgeräts

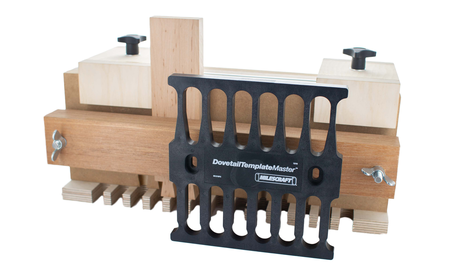

Die Template-Master Zinkenfrässchablone für Schwalbenschwanz- und Fingerzinken

Einfaches, aber cleveres System für alle Heim- und Handwerker, die auf hohe Präzision Wert legen, sich aber kein Zinkenfräsgerät kaufen möchten. Seit vielen Jahren längst bewährt.

Und hier eine kurze Anleitung zum weiteren Verständnis:

• Schritt 1: Schablone herstellen

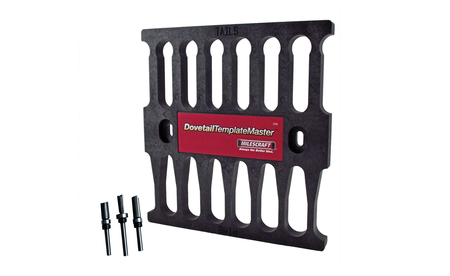

  • Führungsfinger (z.B. in Multiplexplatte) mit Hilfe der im Set enthaltenen Schablone fräsen
  • Die geraden Aussparungen sind für Schwalbenschwanz, die schrägen Aussparungen für Fingerzinken
  • 6 Aussparungen pro Arbeitsgang möglich und beliebig erweiterbar
• Schritt 2: Werkstückhalterung / Spannblock
  • Besteht aus einem 60 mm dickem Spannblock, davor befindet sich je eine 16 mm dicke Ausreißplatte
  • Gesamtstärke damit 92 mm
  • Spannhölzer aufstecken und fixieren
  • Zum Schluss die Zinkenschablone mittig auf den Spannblock befestigen

Hinweis für den Einsatz am Frästisch: Sollte die Länge des Fräsers nicht ausreichen, empfehlen wir den Einsatz einer Fräserverlängerung. Diese finden Sie hier.

Eine ausführliche Anleitung und praktische Tipps zum Template Master finden Sie in unserem Handbuch Oberfräse von Guido Henn.

Eigenschaften und Vorteile

• Sehr präzises und professionelles Ergebnis
• Schnell und einfach gebaut - Selbstbausystem zum Herstellen der eigenen Zinkenfräsvorrichtung

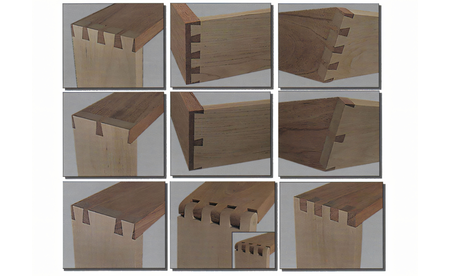

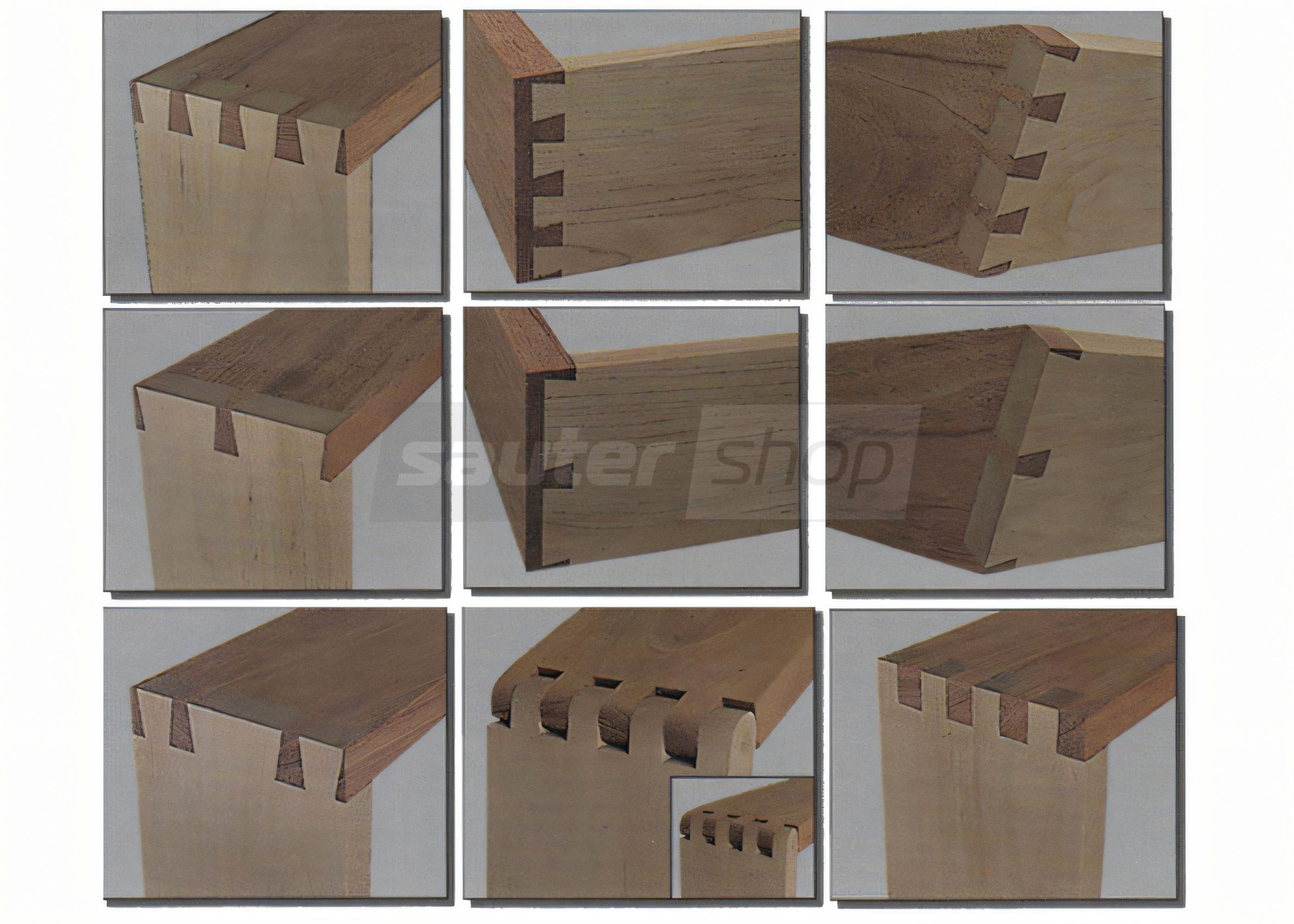

• Fräsen von offenen Schwalbenschwanz- und Fingerzinken, sowie schrägen Zinken
• Günstiger Anschaffungspreis
• Für Materialstärken bis 19 mm

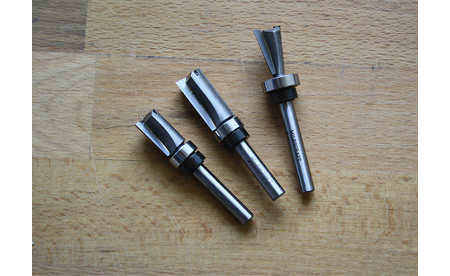

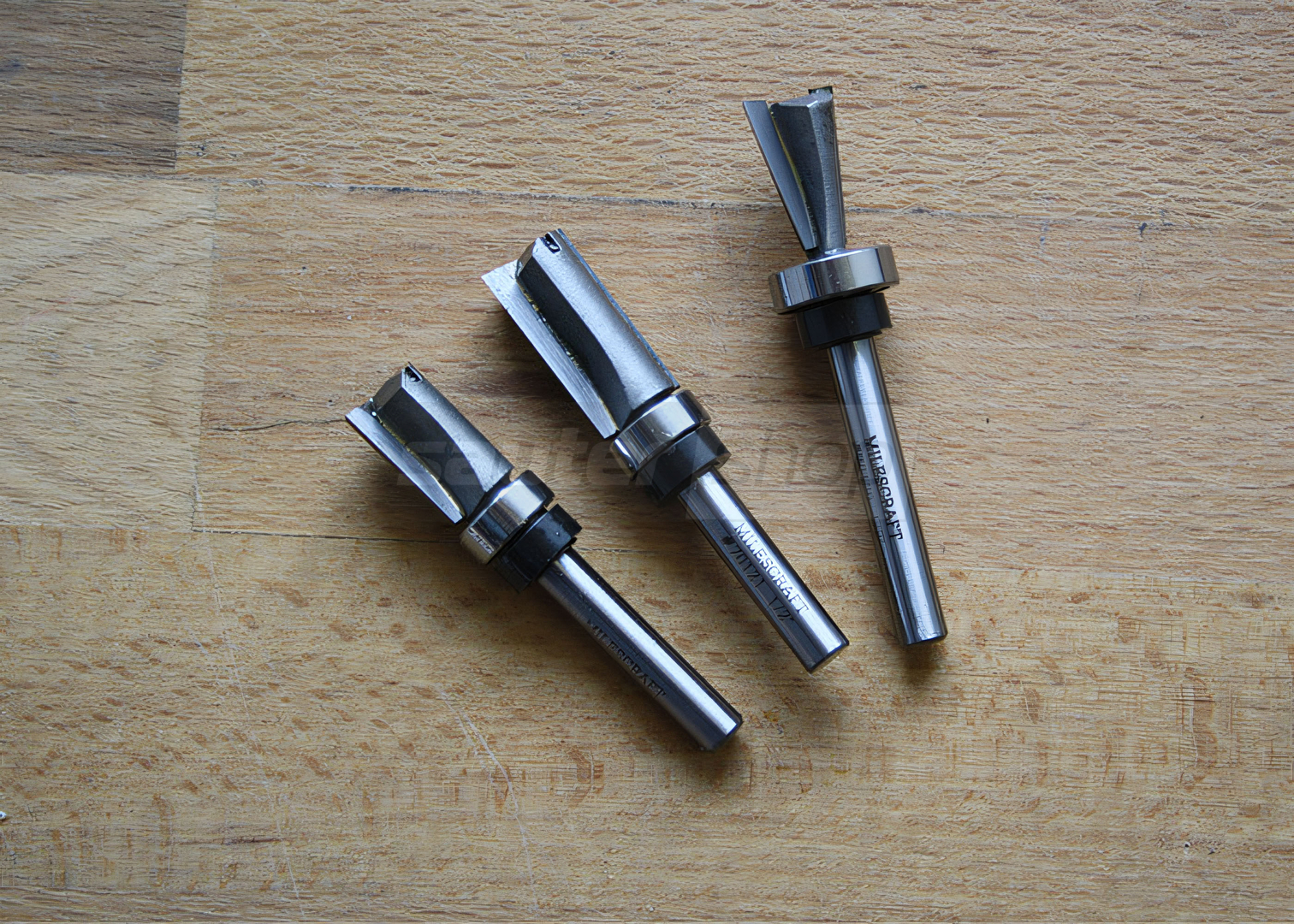

• Alle drei benötigten Fräser im Lieferumfang bereits enthalten - Schaftgröße 1/4 Zoll (6,35 mm)
  • --> Wichtig: Aufgrund des ungewöhnlichen Schaftmaßes empfehlen wir noch den Kauf folgender Reduzierhülse Art. E-21191 zur Verwendung in klassischen Schaft 8 mm Werkzeugaufnahmen.

• • --> Weiterer Hinweis: Zur Verwendung der Schablone bei besonders dünnen Materialien empfehlen wir die kürzere Variante des Fingerfräsers 12,7 x 19,1 mm plus größerem 15,9 mm Kugellager.
    • Entweder entsprechenden Fingerfräser aus bereits im Lieferumfang enthaltenen Teilen zusammen-/umbauenbauen,
    • oder extra vierten Fräser separat bestellen --> Art. SET-C020X1-4TC.

Lieferumfang

3x Fräser HM, 1x Schablone, 1x Anleitung und DVD (engl.), die deutsche Anleitung versenden wir per Mail mit der Rechnung
